Aphex 124B

Description

La norme industrielle pour l’interconnexion des équipements audio stéréo grand public et professionnels
Permet l’utilisation d’équipements grand public (-10dBv) vers des systèmes pro (+4 ou +8dBm)
Un tampon bidirectionnel pour que les systèmes consommateurs et professionnels puissent fonctionner correctement
Agit comme un séparateur de signaux, fournissant deux sorties symétriques de haute qualité à partir d’un connecteur en « Y » non symétrique
Une solution propre et fiable pour la correspondance bidirectionnelle des niveaux et des impédances

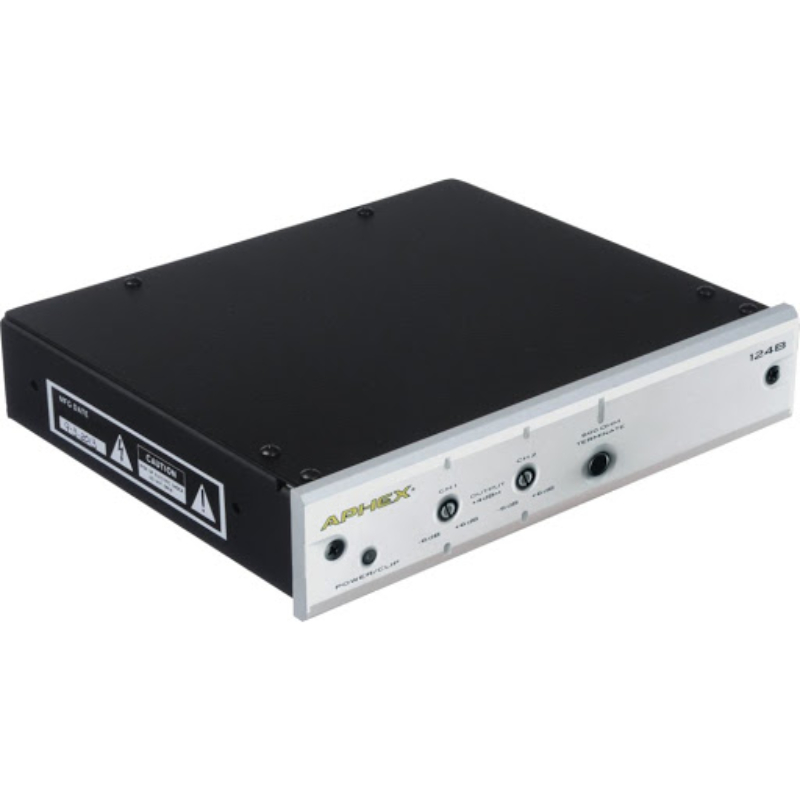

L’interface de niveau audio Aphex modèle 124B est conçue pour permettre l’utilisation d’équipements hi-fi grand public de -10dBV avec des systèmes audio professionnels/industriels de diffusion de +4 ou +8dBm. Elle fournit un tampon bidirectionnel extrêmement propre et fiable afin que les deux systèmes puissent fonctionner à des niveaux de performance maximum, en adaptant les impédances et les niveaux de fonctionnement.

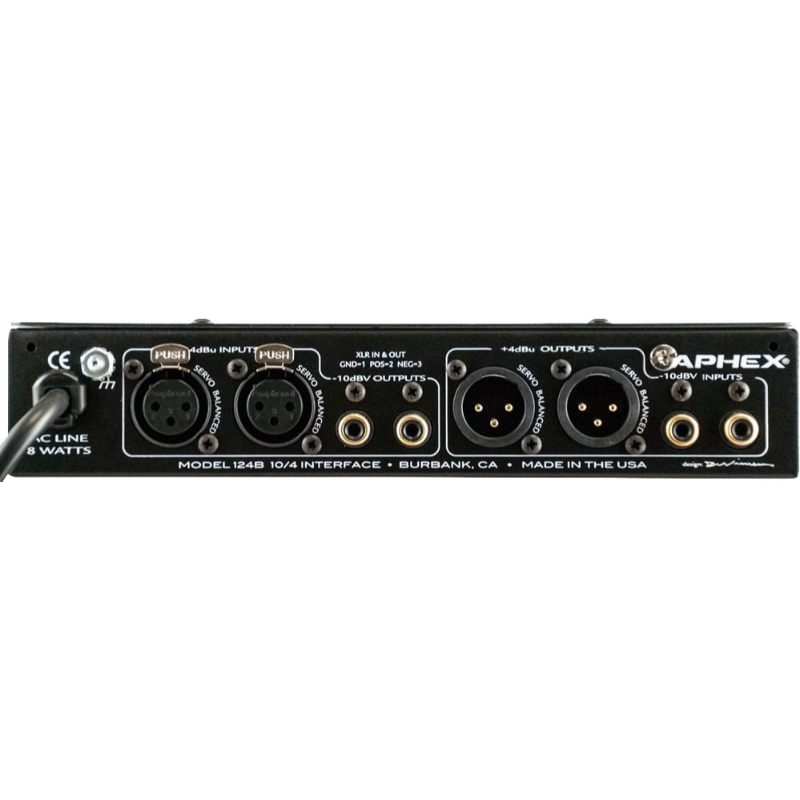

Entrée
Le servo-équilibrage signifie que les tensions élevées en mode commun, comme le ronflement induit par une ligne CA voisine, sont compensées pour préserver la marge de manœuvre. L’impédance d’entrée de 100K Ohms permet de ponter une ligne symétrique ou asymétrique de 600 Ohm avec des effets de charge négligeables. La charge de 600 ohms commutable sur le panneau avant permet de terminer la ligne d’entrée si nécessaire.

Sortie
Le servo-équilibrage permet d’utiliser les sorties de façon symétrique ou asymétrique à tout moment en mettant simplement à la terre l’une ou l’autre des broches non utilisées. Le servo compense la perte de tension d’un côté, de sorte qu’il n’y a pas de perte de niveau de 6dB. Les sorties sont également protégées contre les courts-circuits, de sorte que rien n’est endommagé si les mauvaises broches sont mises à la terre. Un indicateur sur le panneau avant clignote en rouge lorsque le niveau de sortie symétrique est inférieur de 5dB à l’écrêtage.

Applications
Amplificateur d’interface bidirectionnel permettant de connecter tout appareil asymétrique , un égaliseur . Les entrées et les sorties symétriques vont vers une console de studio, une baie de patch ou tout autre équipement de niveau ligne. Les différents gains et impédances sont adaptés pour une performance optimale.
Les étages d’entrée et de sortie « servo-symétriques » du 124 peuvent être utilisés comme un circuit d’attaque de ligne très efficace pour les longues lignes. L’étage de sortie fournit une source à faible impédance, résistante aux courts-circuits, qui sera relativement peu affectée par l’impédance du câble. Le gain peut même être utilisé pour augmenter le niveau du signal. Dans cette application, on peut utiliser soit les entrées IHF asymétriques, soit les entrées symétriques de haut niveau. Dans ce dernier cas, les entrées et les sorties IHF sont simplement pontées.
Séparateur de signal. Le 124 peut être utilisé pour fournir deux sorties symétriques de haute qualité à partir d’un seul signal mono asymétrique. Un connecteur A?Y ? est utilisé pour diviser le signal entrant vers chacune des entrées IHF asymétriques.
Kit de montage en rack pour 120B, 124B et 141B
Permet le montage en rack d’un ou deux produits de la série « B » dans un seul espace. Le nouveau design du panneau avant des produits de la série « B » et la nouvelle conception du kit de montage en rack rendent l’installation 100 % plus rapide !

Pièce n° 45-008B
NOTE : Ce kit est UNIQUEMENT destiné aux unités de la série « B ». Contactez Aphex pour obtenir des informations sur les kits de montage en rack pour les produits anciens.
