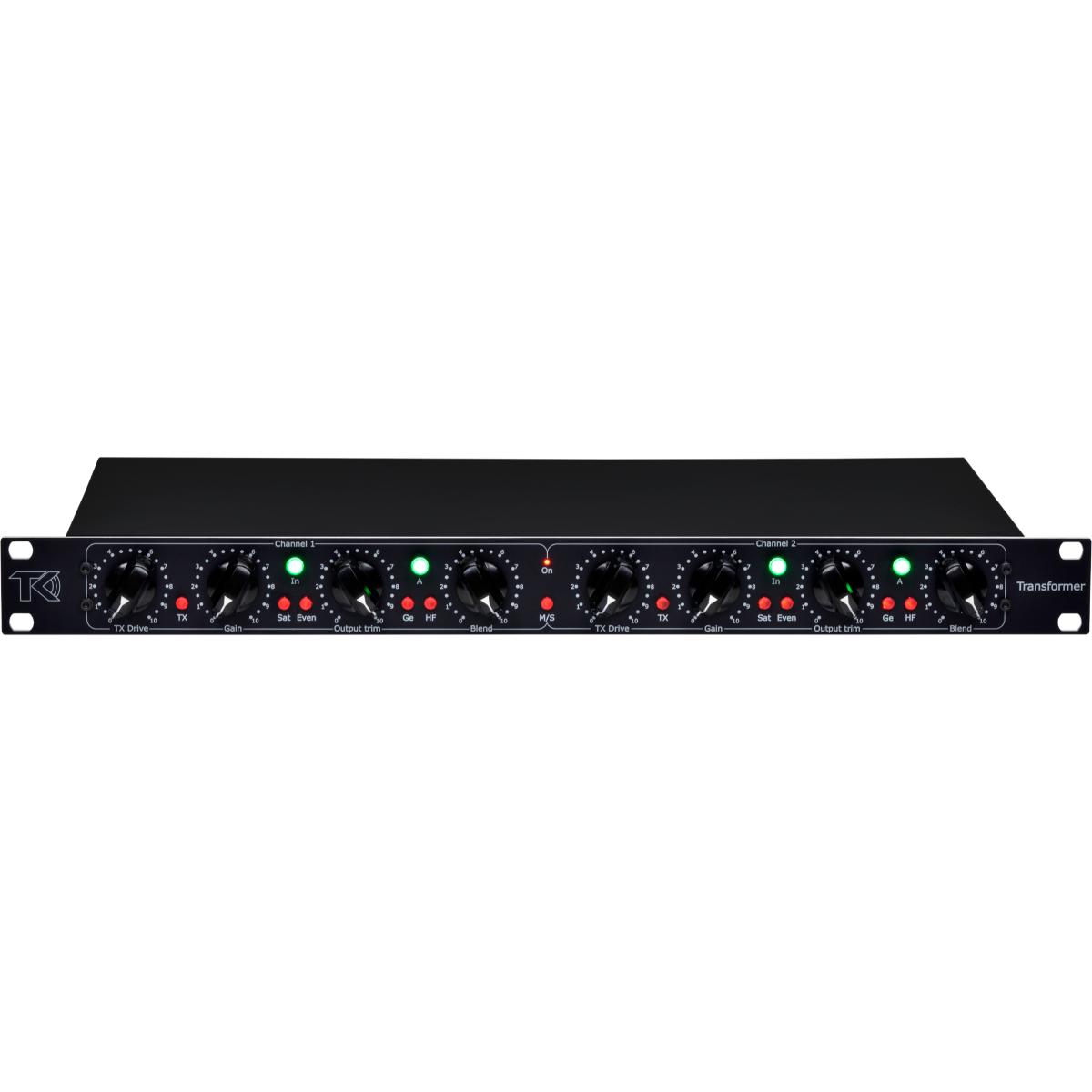

TK audio Transformer

Description

Le Transformer est un outil d’enregistrement et de mixage qui transforme votre son en utilisant plusieurs types d’étages harmoniques.
L’appareil est divisé en deux sections : une section génératrice d’harmoniques et une étape en classe A couplée à un transformateur, avec une tonalité vintage et percutante.
Si vous travaillez principalement en numérique (in the box), c’est l’outil idéal pour ajouter de la chaleur analogique, du caractère et du relief à votre son ou mix.

• Circuit de saturation par transformateur qui ajoute des harmoniques dans les basses fréquences ainsi qu’un renforcement dans le bas du spectre.
• Circuit de saturation passive qui ajoute de nombreuses harmoniques paires et impaires.
• Circuit à germanium active avec un son vintage et un mélange d’harmoniques.
• Étape en classe A avec un son agréable typique du style britannique des années 70.
• Fonction M/S pour un traitement séparé des canaux mid et side.
• Interrupteurs lumineux et potentiomètres crantés pour un rappel facile des réglages.

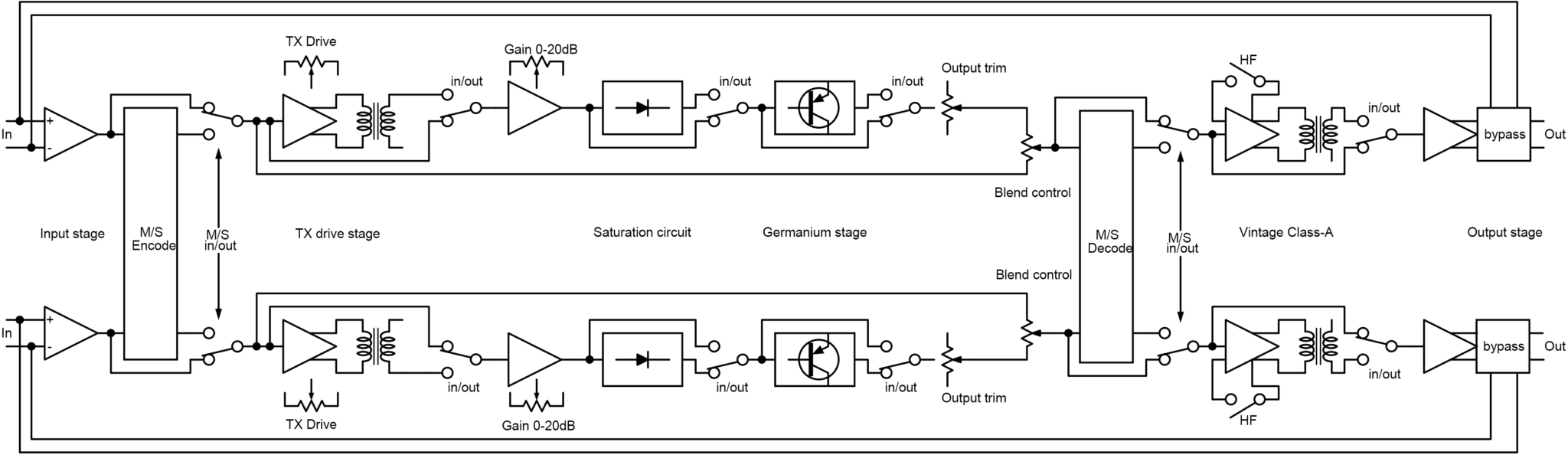

Première section : trois types d’harmoniques

Elle contient trois circuits distincts :

• Un circuit de saturation par transformateur

• Un circuit de saturation/clipping passif

• Un circuit actif au germanium

Ces trois circuits ne se contentent pas de produire différents types d’harmoniques, ils modifient également la courbe de tonalité de manière unique.
Une fonction Blend permet de doser la quantité d’harmoniques désirée.
Il est également possible de traiter séparément les canaux mid et side grâce à la fonction M/S.

Deuxième section : Classe A vintage

Une étape en classe A vintage couplée à un transformateur, sélectionnable selon les besoins.

TX Drive

C’est le premier circuit harmonique, basé sur la saturation par transformateur.
Avec un seul bouton, vous pouvez faire varier le degré de saturation tout en conservant un niveau de sortie constant.
Le circuit génère environ 1 % d’harmoniques dans les basses, ainsi qu’une petite quantité d’harmoniques dans les hautes fréquences. Il ajoute également un renforcement de 2 dB autour de 30 Hz.
En augmentant le Drive, le niveau de ce renforcement ainsi que les harmoniques hautes diminuent, mais les harmoniques basses restent stables.

Gain

Le TX Drive est suivi d’un contrôle de gain, permettant d’envoyer plus de signal aux étages Sat et Ge pour obtenir davantage d’harmoniques.

Sat

Le deuxième étage est un circuit de saturation passive, qui génère surtout des harmoniques impaires. En activant l’interrupteur Even, il ajoute également des harmoniques paires.
La quantité générée dépend de l’intensité du signal envoyé.

Ge

Le troisième étage est un circuit actif au germanium, qui génère surtout des harmoniques paires.
Il produit un son vintage chaleureux avec un haut du spectre doux. Comme pour l’étage précédent, l’intensité des harmoniques dépend du niveau d’entrée.

Sortie (Output Trim)

Les circuits Sat et Ge sont suivis d’un réglage de niveau de sortie pour ajuster finement le signal avant qu’il n’atteigne la section Blend.

Blend

Ce contrôle permet de mélanger le signal harmonisé avec le signal d’origine (dry).

M/S

Une fonction Mid/Side (M/S) est intégrée pour permettre un traitement séparé des canaux.
Par exemple, on peut utiliser le TX Drive sur le canal Mid pour enrichir les basses, et les circuits Sat et Ge sur le canal Side pour y ajouter des harmoniques.

⚠️ L’étage Classe A ne peut pas être utilisé en M/S, car il est placé après le décodeur M/S !

Classe A

La section Blend et la fonction M/S sont suivies par un étage Classe A couplé à un transformateur, qui apporte un son gras et percutant, avec un caractère médium et un haut du spectre soyeux, dans le style britannique des années 70.
Une fonction HF Boost permet d’ajouter une légère brillance dans les aigus lorsqu’elle est activée.

Spécifications

• Impédance d’entrée : 20 kΩ

• Niveau d’entrée max : +26 dB

• Niveau de sortie max : +26 dBu

• Rapport signal/bruit à 0 dBu : 89 dB (variable selon les circuits activés)

• Plage dynamique : 115 dB

• Consommation : 13 VA

• Alimentation : 115 V ou 230 V, sélectionnable en interne

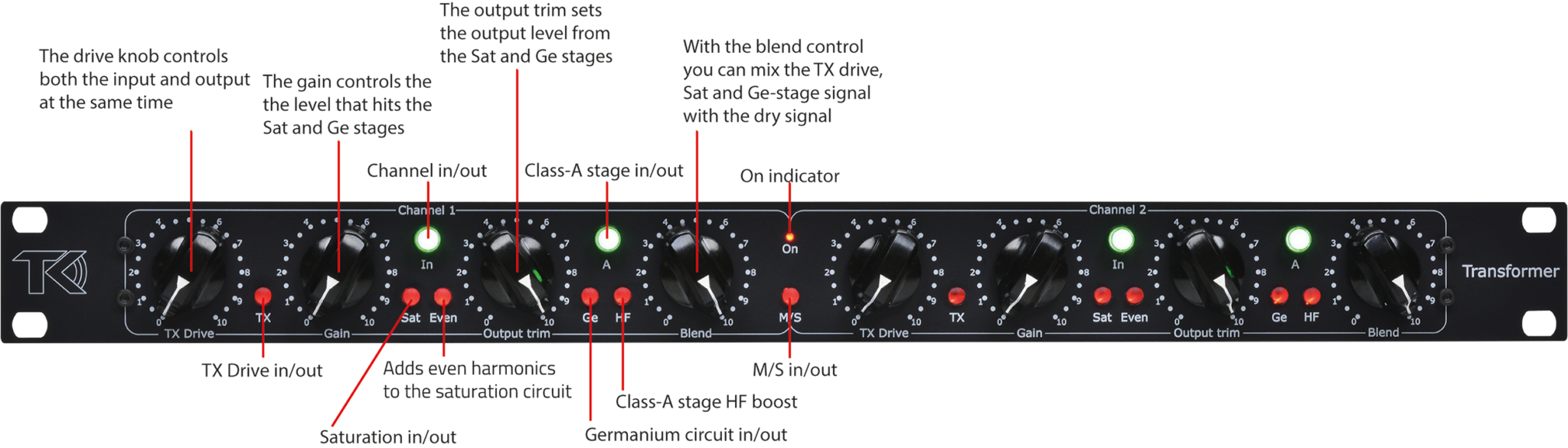

Fonctionnalités

• Contrôle TX Drive

• Activation/désactivation TX Drive

• Gain jusqu’à +20 dB

• Activation/désactivation du canal

• Activation/désactivation de la saturation

• Interrupteur Even (ajout d’harmoniques paires)

• Trim de sortie (-20 dB à 0 dB)

• Activation/désactivation de l’étage Ge

• Activation/désactivation Classe A

• HF Boost (Classe A)

• Contrôle Blend (entre signal harmonisé et signal dry)

• Fonction M/S activable

• Potentiomètres crantés (41 positions)

• Tous les interrupteurs sont lumineux
